XCS300 MINI VFD
XCS300 MINI VFD là một thiết bị điều chỉnh tốc độ và chuyển đổi tần số đa chức năng cao và đa chức năng, được thiết kế để đáp ứng nhu cầu của nhiều ngành công nghiệp. Được trang bị các chức năng bảo vệ động cơ tiên tiến và công nghệ điều khiển thích ứng, biến tần mini này đảm bảo hoạt động ổn định trong điều kiện làm việc thay đổi, kéo dài tuổi thọ của thiết bị và tăng cường hiệu quả hệ thống.
Ứng dụng

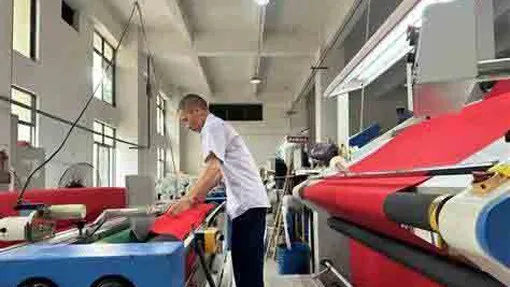

Ổ đĩa tần số biến đổi mini XCS300 được sử dụng rộng rãi trong các lĩnh vực công nghiệp như chế biến kim loại, máy móc nhựa, công cụ máy CNC, thiết bị in, in và nhuộm, sản xuất, kỹ thuật cung cấp nước, điều trị bằng kỹ thuật, v.v. Kịch bản ứng dụng công suất thấp.
Với bộ chuyển đổi tần số mini XCS300, người dùng có thể nhận ra điều khiển động cơ chính xác và hỗ trợ sản xuất hiệu quả trong nhiều cài đặt công nghiệp.
Tính năng sản phẩm
1. Hiệu suất cao và độ ổn định: Áp dụng công nghệ điều khiển vector hiện tại tiên tiến, nó có hiệu suất và ổn định điều tiết tốc độ tuyệt vời.
2. Thiết kế đa chức năng: Hỗ trợ nhiều chế độ điều khiển để đáp ứng các yêu cầu ứng dụng khác nhau.
3. Dễ sử dụng: Giao diện hoạt động rất thân thiện và đơn giản.
4. Nhiều giao diện: Hỗ trợ nhiều giao diện giao tiếp, thuận tiện cho giao tiếp và giám sát với máy tính trên.
Tham số kỹ thuật
|
Mục |
Mục Sự miêu tả |
|||
|
Đầu vào |
Xếp hạng Volt.Frequency |
3 pha 380V, 50Hz/60Hz; Giai đoạn 220V, 50Hz/60Hz |
||
|
Cho phép công việc volt.range |
Điện áp 3 pha: 320V ~ 460V; Điện áp pha đơn: 200V ~ 260V |
|||
|
Đầu ra |
Điện áp |
4 0 0 v Lớp: 0 ~ 380V; 200V Lớp: 0 ~ 220v |
||
|
Tính thường xuyên |
0 Hz -400 Hz |
|||
|
Quá khả năng tải |
15 0%xếp hạng hiện tại trong 1 phút, 200%o hiện tại trong 0,5 giây; |
|||
|
Kiểm soát hiệu suất
|
Chế độ điều khiển |
Vector điện áp không gian tối ưu SVPWM hằng số volt. Tỷ lệ tần số v/f điều khiển |
||
|
Phạm vi quy định tốc độ |
1:100 |
|||
|
Mô-men xoắn khởi động |
100%mô -men xoắn ở tần số thấp |
|||
|
Tốc độ chạy độ chính xác trạng thái ổn định |
<±0.5%of rating synchronous speed |
|||
|
Độ chính xác tần số |
Cài đặt tương tự: Max.Frequencyx ± 0. 5% |
|||
|
Độ phân giải tần số |
Cài đặt tương tự |
0. 1%của Max.Frequency |
||
|
Thiết lập kỹ thuật số |
0. 01Hz |
|||
|
Tăng mô -men xoắn |
Tăng mô -men tự động, tăng mô -men xoắn thủ công {{0}}. 1%~ 20,0% |
|||
|
Đường cong V/F (Volt.Frequency đặc trưng) |
Đặt tần số xếp hạng ngẫu nhiên ở phạm vi 5 ~ 400Hz, có thể chọn mô -men xoắn không đổi, mô -men xoắn 1, mô -men xoắn 2, mô -men xoắn 3 |
|||
|
Tăng tốc đường cong giảm tốc |
2 Chế độ: Đường thẳng tăng tốc giảm tốc và đường cong S tăng tốc giảm tốc; 7 loại tăng tốc thời gian giảm tốc (đơn vị Phút/thứ hai có thể được lựa chọn |
|||
|
Phanh |
Phanh tiêu thụ năng lượng |
Kháng phanh bên ngoài |
||
|
Phanh DC |
Khởi động và dừng tùy chọn, tần số hành động 0 ~ 15Hz, hành động Volt. 0 ~ 15%, thời gian hành động 0 ~ 2 {{7}. |
|||
| Chạy trốn | Dòng tần số chạy bộ: {{0}}. 5 0 Hz ~ 50. | |||
| Tốc độ đa tốc chạy | Được nhận ra bởi PLC bên trong hoặc thiết bị đầu cuối điều khiển | |||
| Bộ điều khiển PID nội thất | Thuận tiện để tạo hệ thống vòng kín | |||
| Năng lượng tự động lưu chạy | OptimizeV/F Curve tự động dựa trên tải để nhận ra điện | |||
|
Tự động volt.regulation (AVR) |
Có thể giữ cho đầu ra không đổi Volt. Khi điện áp nguồn nguồn khác nhau. | |||
| Giới hạn hiện tại tự động | Hạn chế tự động chạy dòng điện để tránh thường xuyên quá mức sẽ gây ra chuyến đi | |||
|
Chức năng chạy |
Chạy theo thứ tự được chỉ định kênh | Khóa padspecified, thiết bị đầu cuối điều khiển được chỉ định, cổng nối tiếp được chỉ định | ||
| RunningFrequency Kênh được chỉ định | Cung cấp kỹ thuật số, cung cấp tương tự, cung cấp xung, cung cấp cổng nối tiếp, cung cấp kết hợp, có thể chuyển đổi bất cứ lúc nào bằng cách | |||
| Bàn phím | Hiển thị đèn LED | Có thể hiển thị Tần số cài đặt, tần số đầu ra, đầu ra, điện áp đầu ra, vv trong tổng số 14 loại tham số | ||
| Khóa nút | Khóa tất cả hoặc một phần của các nút (chiết áp tương tự không thể khóa) | |||
| Chức năng bảo vệ | Bảo vệ quá dòng, bảo vệ quá điện áp, bảo vệ thiếu điện áp, bảo vệ quá nhiệt, bảo vệ quá tải, bảo vệ pha bị thiếu (trong tùy chọn), v.v. | |||
| Bộ phận phù hợp | Phanh phân nhóm, bàn phím điều khiển từ xa, cáp kết nối cho bàn phím điều khiển từ xa, v.v. | |||
| Xung quanh | Sử dụng môi trường xung quanh | Trong nhà, không trần với ánh sáng mặt trời, không bụi, không có khí ăn mòn, không khí dễ cháy, không dầu, không hơi, không rơi nước hoặc muối, v.v. | ||
| Độ cao | Thấp hơn 1000m | |||
| Nhiệt độ môi trường | -10 độ ~ +40 độ (dưới nhiệt độ môi trường 40 độ ~ 50 độ, vui lòng giảm bộ tản nhiệt tăng cường âm lượng) | |||
| Độ ẩm xung quanh | Nhỏ hơn 95%rh, không có nước ngưng tụ | |||
| Rung động | Nhỏ hơn 5,9m/s² (0. 6g) | |||
| Nhiệt độ lưu trữ | -40 c ~ +70 độ | |||
| Cấu hình | Phòng thủ | IP20 | ||
| Chế độ gắn kết | Treo tường | |||
Giới thiệu công ty
Qingdao Xinchuang Times Electric Co., Ltd. (được gọi là "Xinchuang Drive") được thành lập vào năm 2009. Nó tập trung vào tự động hóa, số hóa và trí thông minh trong lĩnh vực công nghiệp và tập trung vào các công nghệ cốt lõi của "lớp thông tin, lớp kiểm soát Nó tập trung vào nghiên cứu và phát triển, sản xuất và bán các sản phẩm kiểm soát tự động hóa công nghiệp, và được định vị để phục vụ các nhà sản xuất thiết bị cao cấp. Nó dựa trên công nghệ kiểm soát tự động hóa công nghiệp với quyền sở hữu trí tuệ độc lập và cung cấp nhanh chóng các giải pháp cá nhân cho khách hàng làm mô hình kinh doanh chính. Nó tiếp tục cam kết thúc đẩy nền văn minh công nghiệp với công nghệ hàng đầu, và là một nhà lãnh đạo trong lĩnh vực kiểm soát tự động hóa công nghiệp trong nước. Nó đã đầu tư 20 triệu nhân dân tệ vào R & D và có hơn 290 nhân viên, bao gồm 78 nhân viên R & D chuyên về nghiên cứu công nghệ nền tảng cốt lõi, nghiên cứu công nghệ ứng dụng và phát triển sản phẩm.
